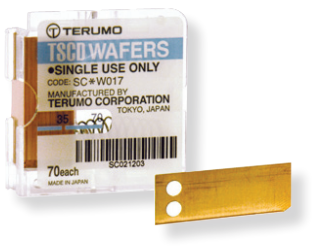

Пластина – электрод запаивающая SC*W017 TDCD WAFER
Terumo BCT

Пластина – электрод запаивающая SC*W017 TDCD WAFER

Техническая характеристика


Наименование изделия:

Пластина-электрод запаивающая SC*W017 TDCD WAFER

Тип изделия:

Электрод (wafer-пластина) для термического запаивания магистралей и трубок контейнеров крови

1. Назначение

Пластина-электрод предназначена для использования в аппаратах термической запайки трубок и магистралей контейнеров крови. Обеспечивает надёжное и герметичное запаивание пластиковых трубок после процедур сбора, обработки и разделения компонентов крови.


2. Область применения

  • службы крови;
  • трансфузиологические отделения;
  • центры заготовки и переработки крови;
  • лаборатории и производственные участки, использующие контейнеры крови с ПВХ-магистралями.

3. Совместимость

  • предназначена для запаивающих устройств (tube sealer), работающих по принципу термо- и электросварки;
  • совместима с магистралями и трубками контейнеров крови из медицинского ПВХ;
  • применяется в системах, использующих технологию TDCD (Thermal Direct Conduction Device).

4. Конструкция

  • тип исполнения: плоская пластина (wafer);
  • рабочая поверхность: нагреваемая, ровная, с равномерным распределением температуры;
  • форма: прямоугольная / технологическая (в соответствии с моделью оборудования);
  • монтаж: устанавливается в держатель запаивающего устройства.

5. Материалы

  • рабочая поверхность: термостойкий металлический сплав с высокой теплопроводностью;
  • основание: износостойкий термостойкий материал;
  • материалы устойчивы к высоким температурам и многократным циклам нагрева/охлаждения.

6. Технические параметры

  • Тип нагрева: электрический, контактный
  • Рабочая температура: до ≈ 250–300 °C
  • Режим работы: циклический
  • Назначение по трубкам:
  • ПВХ-магистрали контейнеров крови
  • внешний диаметр трубок: ≈ 3,0 – 6,5 мм
  • Тип запайки: полное герметичное запаивание с одновременным разделением трубки

7. Эксплуатационные характеристики

  • обеспечивает прочный, однородный и герметичный сварной шов;
  • исключает утечку крови и нарушение стерильности;
  • стабильная работа при интенсивной эксплуатации;
  • рассчитана на длительный срок службы при соблюдении регламента использования.

8. Стерильность

  • изделие не является стерильным;
  • не контактирует напрямую с кровью;
  • стерильность обеспечивается за счёт герметичного запаивания магистрали.

9. Условия эксплуатации

  • использовать только в совместимом оборудовании;
  • эксплуатация обученным медицинским или техническим персоналом;
  • запрещается использование при наличии механических повреждений рабочей поверхности.

10. Условия хранения

  • температура хранения: от +5 °C до +40 °C;
  • хранить в сухом помещении, защищённом от влаги и пыли;
  • избегать механических ударов и загрязнения рабочей поверхности.

11. Классификация

  • комплектующее изделие для медицинского оборудования;
  • не является самостоятельным медицинским изделием;
  • расходный / изнашиваемый элемент оборудования.
